Khóa Học Revit MEP Thực Chiến Điện Nước HVAC Và PCCC

Học Revit MEP không chỉ là vẽ ống và đặt thiết bị; người học phải hiểu hệ thống, connector, cao độ và quan hệ với không gian kiến trúc kết cấu. Từ khóa trọng tâm của bài viết là “khóa học Revit MEP”, nhưng mục tiêu không dừng ở việc giải thích khái niệm. Nội dung tập trung vào cách kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật có thể học, luyện và chuyển kiến thức thành một sản phẩm dùng được trong công việc.

MEP có mật độ giao cắt cao, nhiều loại thiết bị và yêu cầu kỹ thuật khác nhau, vì vậy một sai lệch nhỏ về cao độ hoặc quy ước có thể tạo ra hàng loạt va chạm. Chương trình được đối chiếu với các mô-đun đào tạo năm 2026 của TBT Việt Nam, bao gồm Revit kiến trúc, kết cấu, MEP, kiểm tra va chạm, điều phối BIM, quản lý BIM và quản lý dự án. Cách trình bày ưu tiên quy trình thực tế, tiêu chí đầu ra và những lỗi thường gặp thay vì liệt kê lệnh phần mềm.

Bài viết tổ chức chương trình MEP 2026 theo bốn hệ chính, bổ sung cách quản lý Family, view, schedule và quy trình phối hợp trước khi phát hành. Người đọc có thể dùng bài viết như một bản định hướng trước khi chọn khóa học, thiết kế kế hoạch tự học hoặc xây dựng chương trình bồi dưỡng nội bộ. Mỗi phần đều chỉ ra mục tiêu, cách thực hành và kết quả cần kiểm tra để tránh học dàn trải.

1. Nền tảng Revit MEP: từ đối tượng hình học đến mạng lưới có kết nối

Một hệ MEP có giá trị phải cho thấy thiết bị nào thuộc hệ nào, kết nối qua tuyến nào và được kiểm soát bằng tham số gì. Điểm quan trọng nằm ở việc biến kiến thức thành một chuỗi thao tác có đầu vào, tiêu chí kiểm tra và sản phẩm đầu ra rõ ràng. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, phân biệt Pipe, Duct, Cable Tray, Conduit, Fitting, Accessory và Equipment theo chức năng. Tiếp theo, hiểu vai trò của Connector trong việc hình thành và kiểm tra hệ thống. Ở lớp thông tin kế tiếp, thiết lập System Classification, System Type và quy tắc đặt tên tệp mô hình. Song song với đó, tạo bộ lọc màu giúp nhận biết hệ, cao độ, trạng thái hoặc khu vực. Sau cùng, lựa chọn mức độ chi tiết đủ cho phối hợp, hồ sơ và thống kê theo từng giai đoạn. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy mở một Family thiết bị, kiểm tra connector rồi kết nối vào một tuyến mẫu để quan sát trạng thái hệ thống. Nếu chỉ ghi nhớ vị trí lệnh mà không hiểu quan hệ dữ liệu, người học rất dễ bị lúng túng khi file thay đổi. Vẽ hình ống đúng kích thước nhưng không thuộc System có thể khiến dữ liệu thống kê và kiểm tra bị đứt đoạn. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Học viên phải nhận diện được một mạng MEP hợp lệ và biết cách tìm vị trí mất kết nối. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

2. Tổ chức file, link mô hình và tọa độ phối hợp MEP

Tệp MEP thường phụ thuộc chặt vào kiến trúc và kết cấu, do đó cách liên kết và quản lý thay đổi phải được xác lập trước khi dựng tuyến. Cách tiếp cận phù hợp là quan sát toàn bộ dòng thông tin trước, sau đó mới đi sâu vào từng công cụ. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, liên kết mô hình kiến trúc, kết cấu theo đúng tọa độ và kiểm tra đơn vị. Tiếp theo, xác định Level dùng chung, cao độ sàn hoàn thiện, trần và không gian kỹ thuật. Ở lớp thông tin kế tiếp, chia file hoặc workset theo hệ, khu vực, tòa nhà hay tầng phù hợp quy mô nhóm. Song song với đó, dùng View Template, Scope Box và quy tắc tên view để tách từng hệ dễ kiểm soát. Sau cùng, ghi nhận phiên bản link và thay đổi ảnh hưởng đến tuyến MEP đang triển khai. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy thay một cao độ trần hoặc dầm trong link và yêu cầu học viên xác định toàn bộ tuyến bị ảnh hưởng. Sai lệch thường phát sinh khi mỗi thành viên tự đặt tên, tự chọn tham số và tự phát hành tệp theo thói quen riêng. Di chuyển link tạm để dựng cho khớp sẽ tạo sai vị trí khi tệp được nạp lại hoặc chia sẻ cho bộ môn khác. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Đầu ra là tệp MEP có tọa độ ổn định, cấu trúc rõ và phản ứng được với thay đổi tham chiếu. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

3. Dựng hệ thống cấp thoát nước theo tuyến và cao độ

Cấp thoát nước cần được mô hình theo logic nguồn, thiết bị, đường kính, độ dốc và điểm đấu nối, đặc biệt ở khu vệ sinh và trục kỹ thuật. Nội dung này cần được luyện bằng một tình huống đủ gần với dự án thật để người học nhìn thấy hậu quả của từng quyết định. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, thiết lập hệ cấp nước lạnh, nước nóng, thoát nước, thông hơi và các kiểu ống liên quan. Tiếp theo, đặt thiết bị vệ sinh có connector, lưu lượng và cao độ kết nối phù hợp. Ở lớp thông tin kế tiếp, dựng tuyến chính, nhánh, phụ kiện, van và kiểm tra hướng kết nối. Song song với đó, kiểm soát độ dốc ống thoát, cao độ đáy ống và khoảng không lắp đặt. Sau cùng, tạo view, tag và schedule cho ống, phụ kiện, van và thiết bị. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy mô hình một cụm vệ sinh từ thiết bị đến trục đứng, sau đó kiểm tra độ dốc và va chạm xuyên sàn. Một mô hình nhìn đẹp trên màn hình vẫn có thể không sử dụng được nếu thiếu thuộc tính, sai tọa độ hoặc không đáp ứng đầu ra. Nối ống bằng nhiều đoạn ngắn hoặc fitting không đúng loại sẽ làm mô hình khó chỉnh và thống kê. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Học viên tạo được hệ cấp thoát nước liên tục, dễ đọc và đủ thông tin cho phối hợp. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

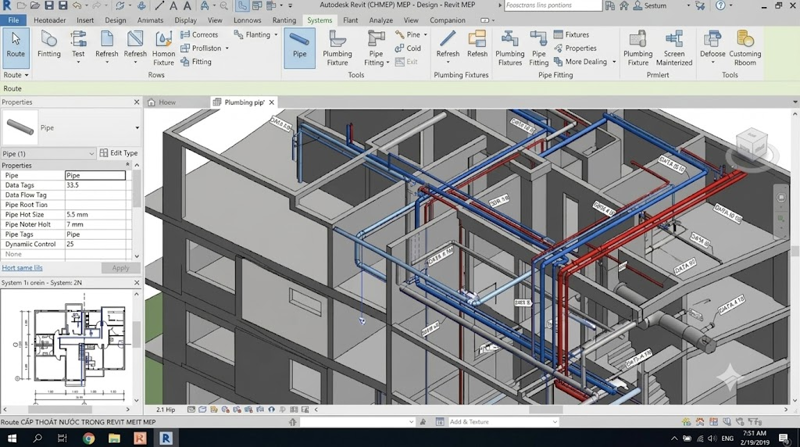

Hình 1: Ảnh minh họa dựng cấp thoát nước trong Revit MEP

4. Dựng HVAC: ống gió, đường ống và thiết bị điều hòa

HVAC đòi hỏi kiểm soát tiết diện, cao độ, khoảng bảo trì và mối quan hệ giữa thiết bị với mạng phân phối. Giá trị của bước này không chỉ nằm ở tốc độ dựng hình mà còn ở khả năng kiểm soát và tái sử dụng dữ liệu. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, thiết lập Supply Air, Return Air, Exhaust Air và các loại Duct Type. Tiếp theo, đặt AHU, FCU, Chiller, quạt, miệng gió và thiết bị có connector chính xác. Ở lớp thông tin kế tiếp, dựng ống gió chính trước, sau đó xử lý nhánh, chuyển cỡ, cút và phụ kiện. Song song với đó, mô hình đường ống nước lạnh hoặc ống đồng theo phạm vi dự án. Sau cùng, kiểm tra không gian bảo trì, trần kiến trúc và dầm kết cấu tại vùng giao cắt. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy dựng một khu vực có ống gió cấp hồi và miệng gió, sau đó tạo mặt cắt phối hợp với trần. Lỗi phổ biến là chạy theo chi tiết quá sớm, trong khi cấu trúc tệp, quy ước và mức độ thông tin chưa được thống nhất. Chỉ kiểm tra tim ống mà bỏ qua lớp bảo ôn và khoảng bảo trì có thể làm phương án không thi công được. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Đầu ra là hệ HVAC có mạng kết nối, cao độ hợp lý và đủ điều kiện kiểm tra va chạm. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

5. Mô hình PCCC: tuyến ống, sprinkler và thiết bị hệ thống

Hệ phòng cháy chữa cháy cần bám thiết kế chuyên ngành, phạm vi bảo vệ và điều kiện phối hợp với trần, dầm, máng cáp. Điểm quan trọng nằm ở việc biến kiến thức thành một chuỗi thao tác có đầu vào, tiêu chí kiểm tra và sản phẩm đầu ra rõ ràng. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, thiết lập Fire Protection System, loại ống, phụ kiện và quy tắc nhận dạng. Tiếp theo, đặt sprinkler, van, tủ, bơm hoặc thiết bị theo Family đã kiểm tra. Ở lớp thông tin kế tiếp, dựng tuyến trục và nhánh, kiểm soát cao độ đầu phun so với trần. Song song với đó, tạo zone hoặc bộ lọc theo tầng, khu vực và hệ để hỗ trợ kiểm tra. Sau cùng, phối hợp lỗ xuyên, giá đỡ và khoảng trống với kết cấu và hệ MEP khác. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy bố trí đầu phun cho một khu vực trần có đèn và cửa gió, sau đó kiểm tra xung đột trên mặt bằng trần. Nếu chỉ ghi nhớ vị trí lệnh mà không hiểu quan hệ dữ liệu, người học rất dễ bị lúng túng khi file thay đổi. Sao chép đầu phun theo lưới mà không đối chiếu không gian và thiết bị trần dễ tạo phương án thiếu khả thi. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Người học xây dựng được một phạm vi PCCC có thể thống kê và đưa vào mô hình phối hợp. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

6. Mô hình điện: thiết bị, máng cáp, ống luồn và trình bày hồ sơ

Mô hình điện phải tách được thiết bị, tuyến phân phối và thông tin mạch theo phạm vi được yêu cầu, tránh chỉ đặt ký hiệu 2D. Cách tiếp cận phù hợp là quan sát toàn bộ dòng thông tin trước, sau đó mới đi sâu vào từng công cụ. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, đặt đèn, công tắc, ổ cắm, tủ điện và thiết bị bằng Family có tham số phù hợp. Tiếp theo, tổ chức Cable Tray, Conduit, fitting và tuyến chính theo cao độ phối hợp. Ở lớp thông tin kế tiếp, thiết lập mạch hoặc thông tin tải ở mức phù hợp với mục tiêu mô hình. Song song với đó, dùng plan region, filter và ký hiệu để hồ sơ điện dễ đọc trên mặt bằng. Sau cùng, tạo schedule thiết bị, tủ, đèn hoặc tuyến để kiểm tra số lượng và mã hiệu. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy dựng tuyến máng cáp qua hành lang kỹ thuật, đặt thiết bị và kiểm tra giao với ống gió. Sai lệch thường phát sinh khi mỗi thành viên tự đặt tên, tự chọn tham số và tự phát hành tệp theo thói quen riêng. Lạm dụng đối tượng 2D giúp bản vẽ nhanh nhưng làm mất khả năng phối hợp và thống kê 3D. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Đầu ra là mô hình điện có cấu trúc, mức thông tin rõ và thể hiện được trên sheet. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

7. Family MEP, schedule, hồ sơ và quy trình kiểm tra va chạm

Giai đoạn hoàn thiện yêu cầu kết nối thư viện, dữ liệu và phối hợp thành một bộ đầu ra có thể phát hành. Nội dung này cần được luyện bằng một tình huống đủ gần với dự án thật để người học nhìn thấy hậu quả của từng quyết định. Với kỹ sư cơ điện, kỹ sư hiện trường MEP, nhà thầu và sinh viên kỹ thuật, phần việc này phải gắn với mục tiêu của khóa học Revit MEP và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, kiểm tra connector, kích thước, vùng bảo trì và mức chi tiết của Family MEP. Tiếp theo, tạo Tag, View Template, Filter và Legend cho từng hệ thống. Ở lớp thông tin kế tiếp, lập schedule ống, phụ kiện, thiết bị và mã hóa theo tiêu chuẩn dự án. Song song với đó, bố trí mặt bằng, mặt cắt, sơ đồ hoặc chi tiết điển hình lên sheet. Sau cùng, xuất mô hình phối hợp, chạy clash, giao issue và kiểm tra lại sau khi sửa. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy phát hành một bộ hồ sơ MEP thu nhỏ và một báo cáo clash có ảnh, người xử lý, hạn và trạng thái. Một mô hình nhìn đẹp trên màn hình vẫn có thể không sử dụng được nếu thiếu thuộc tính, sai tọa độ hoặc không đáp ứng đầu ra. Tập trung làm sheet đẹp nhưng không kiểm tra connector, cao độ và xung đột sẽ đẩy lỗi sang giai đoạn thi công. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Học viên kết thúc bằng mô hình MEP có thể truy vấn dữ liệu, phối hợp và cập nhật hồ sơ. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

8. Câu hỏi thường gặp

Nên học hệ MEP nào trước?

Hãy bắt đầu bằng hệ gần công việc nhất; cấp thoát nước thường dễ quan sát quan hệ tuyến và độ dốc, còn HVAC giúp rèn tư duy không gian phối hợp. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Có cần biết thiết kế MEP mới học Revit không?

Cần hiểu nguyên lý chuyên ngành ở mức phù hợp; Revit không thay thế kiến thức thiết kế và tiêu chuẩn kỹ thuật. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Family MEP khác Family kiến trúc ở điểm nào?

Family MEP thường cần connector, phân loại hệ thống và tham số kỹ thuật để tham gia mạng, thống kê hoặc tính toán. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Revit MEP có tự hết va chạm không?

Không; phần mềm chỉ giúp nhận diện hình học và dữ liệu, còn phương án xử lý phải do các bộ môn thống nhất theo ưu tiên kỹ thuật. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Học online Revit MEP có hiệu quả không?

Có nếu lớp có tệp bài tập, chia sẻ màn hình, chấm sản phẩm và phiên phối hợp trực tiếp thay vì chỉ xem giảng viên thao tác. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Học MEP theo hệ thống và điểm giao cắt thực tế

Khóa học Revit MEP hiệu quả phải giúp người học dựng được mạng có kết nối, kiểm soát cao độ và phối hợp được với kiến trúc kết cấu. Với một lộ trình đúng, khóa học Revit MEP trở thành công cụ để chuẩn hóa cách làm việc, nâng chất lượng phối hợp và tạo dữ liệu có thể dùng tiếp ở các giai đoạn sau. Điều quan trọng nhất là học theo dự án, có checklist kiểm tra và được phản hồi trên sản phẩm cụ thể.
