Học Revit Structure: Dựng Kết Cấu, Triển Khai Thép Và Bóc Khối Lượng

Revit Structure chỉ thực sự hữu ích khi mô hình phản ánh đúng hệ chịu lực, trình tự cấu kiện và thông tin cần cho bản vẽ, thống kê hoặc phối hợp. Từ khóa trọng tâm của bài viết là “học Revit Structure”, nhưng mục tiêu không dừng ở việc giải thích khái niệm. Nội dung tập trung vào cách kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng có thể học, luyện và chuyển kiến thức thành một sản phẩm dùng được trong công việc.

Người học kết cấu thường có nền tảng tính toán và thi công tốt nhưng dễ gặp vướng mắc ở tọa độ liên kết, Family, cách chia cấu kiện và mức chi tiết khi triển khai cốt thép. Chương trình được đối chiếu với các mô-đun đào tạo năm 2026 của TBT Việt Nam, bao gồm Revit kiến trúc, kết cấu, MEP, kiểm tra va chạm, điều phối BIM, quản lý BIM và quản lý dự án. Cách trình bày ưu tiên quy trình thực tế, tiêu chí đầu ra và những lỗi thường gặp thay vì liệt kê lệnh phần mềm.

Bài viết phát triển chương trình STR 2026 thành một lộ trình từ mô hình bê tông cốt thép đến hồ sơ, bảng thống kê thép và kiểm tra liên bộ môn. Người đọc có thể dùng bài viết như một bản định hướng trước khi chọn khóa học, thiết kế kế hoạch tự học hoặc xây dựng chương trình bồi dưỡng nội bộ. Mỗi phần đều chỉ ra mục tiêu, cách thực hành và kết quả cần kiểm tra để tránh học dàn trải.

1. Tư duy mô hình kết cấu: đúng hệ chịu lực trước, đẹp hình học sau

Mô hình kết cấu phải thể hiện rõ lưới trục, cao độ, loại cấu kiện, vật liệu và quan hệ truyền lực theo hồ sơ thiết kế. Điểm quan trọng nằm ở việc biến kiến thức thành một chuỗi thao tác có đầu vào, tiêu chí kiểm tra và sản phẩm đầu ra rõ ràng. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, xác định ranh giới giữa mô hình thiết kế, mô hình triển khai và mô hình phục vụ thi công. Tiếp theo, thống nhất quy tắc chia cột, dầm, sàn, vách theo tầng, khu vực và mạch ngừng nếu dự án yêu cầu. Ở lớp thông tin kế tiếp, quản lý Type, mác vật liệu, kích thước tiết diện và mã cấu kiện bằng tham số có kiểm soát. Song song với đó, xác định LOD và thông tin cần thiết trước khi đi sâu vào chi tiết thép. Sau cùng, tạo view kiểm tra hệ chịu lực thay vì chỉ quan sát ở phối cảnh 3D. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy yêu cầu học viên đọc sơ đồ kết cấu và lập danh mục cấu kiện trước khi mở Revit. Nếu chỉ ghi nhớ vị trí lệnh mà không hiểu quan hệ dữ liệu, người học rất dễ bị lúng túng khi file thay đổi. Nếu chia cấu kiện theo cảm tính, bảng khối lượng và khả năng liên kết với tiến độ sẽ thiếu nhất quán. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Người học cần giải thích được cấu trúc mô hình và mục đích của từng nhóm tham số. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

Checklist thực hành:

• Xác định đúng đầu vào và sản phẩm cần bàn giao cho phần tư duy mô hình kết cấu: đúng hệ chịu lực trước, đẹp hình học sau.

• Dùng quy ước tên, tham số và cấu trúc tệp thống nhất trong toàn bộ bài tập.

• Kiểm tra một thay đổi mẫu để chắc chắn dữ liệu cập nhật đúng ở các đầu ra liên quan.

• Ghi lại lỗi, nguyên nhân, người xử lý và kết quả kiểm tra sau khi sửa.

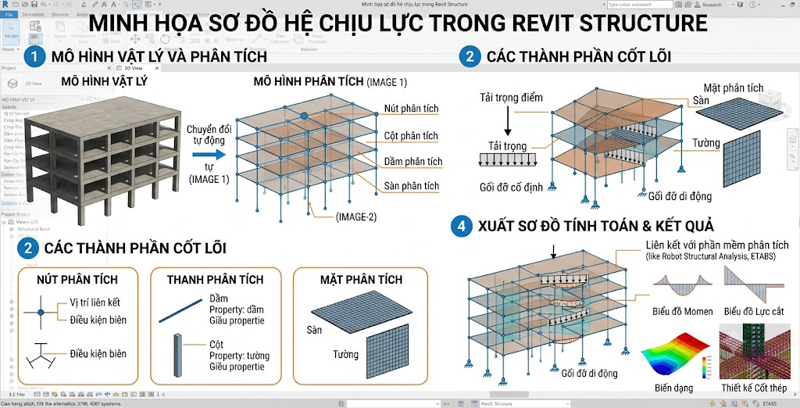

Hình 1: Minh họa sơ đồ hệ chịu lực trong mô hình Revit Structure

2. Thiết lập trục, tầng, tọa độ và liên kết với kiến trúc

Mô hình kết cấu phải bám đúng hệ tham chiếu chung để dầm, cột, vách và lỗ mở có thể phối hợp với kiến trúc. Cách tiếp cận phù hợp là quan sát toàn bộ dòng thông tin trước, sau đó mới đi sâu vào từng công cụ. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, nhận Level và Grid từ quy ước dự án, hạn chế tạo hệ tham chiếu riêng không được thống nhất. Tiếp theo, liên kết mô hình kiến trúc bằng đúng Shared Coordinates hoặc phương án tọa độ đã phê duyệt. Ở lớp thông tin kế tiếp, kiểm tra Copy Monitor hoặc quy trình theo dõi thay đổi trục và cao trình nếu được sử dụng. Song song với đó, tạo Scope Box, View Template và bộ lọc để kiểm soát khu vực lớn. Sau cùng, lập báo cáo sai khác khi kiến trúc và kết cấu không đồng nhất thay vì tự sửa một phía. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy cố ý thay đổi một Grid hoặc Level trong tệp tham chiếu rồi quan sát cách mô hình kết cấu phản ứng. Sai lệch thường phát sinh khi mỗi thành viên tự đặt tên, tự chọn tham số và tự phát hành tệp theo thói quen riêng. Di chuyển link bằng mắt cho trùng hình có thể tạo sai số khó phát hiện và phá toàn bộ quy trình phối hợp. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Đầu ra là mô hình kết cấu nằm đúng vị trí, có cơ chế nhận biết thay đổi từ kiến trúc. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

3. Dựng móng, cột, dầm, sàn, vách và cầu thang kết cấu

Trình tự dựng hình nên đi từ cấu kiện định vị chính đến cấu kiện phụ, đồng thời giữ đúng quan hệ cao độ và điểm giao. Nội dung này cần được luyện bằng một tình huống đủ gần với dự án thật để người học nhìn thấy hậu quả của từng quyết định. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, dựng móng cọc, móng đơn, móng băng hoặc đài móng theo cấu tạo và cao độ thiết kế. Tiếp theo, tạo cột và vách theo tầng, kiểm soát base constraint, top constraint và offset. Ở lớp thông tin kế tiếp, dựng dầm theo tim, cao độ, justification và kiểm tra giao với cột vách. Song song với đó, tạo sàn kết cấu, lỗ mở, biên sàn và vùng thay đổi chiều dày. Sau cùng, mô hình cầu thang kết cấu bằng phương pháp phù hợp với bản vẽ và nhu cầu triển khai thép. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy dựng một khung kết cấu hoàn chỉnh và kiểm tra lần lượt ở mặt bằng, mặt cắt dọc, mặt cắt ngang. Một mô hình nhìn đẹp trên màn hình vẫn có thể không sử dụng được nếu thiếu thuộc tính, sai tọa độ hoặc không đáp ứng đầu ra. Dùng Join Geometry không có nguyên tắc có thể che khuất lỗi giao cấu kiện và làm sai thể tích thống kê. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Học viên phải tạo được hệ cấu kiện sạch, đúng cao độ và sẵn sàng cho thống kê hoặc cốt thép. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

4. Vật liệu, Family và tham số cho cấu kiện kết cấu

Mỗi cấu kiện kết cấu cần đủ thông tin để nhận dạng, lọc, ghi chú và bóc khối lượng mà không phụ thuộc vào tên hiển thị tùy ý. Giá trị của bước này không chỉ nằm ở tốc độ dựng hình mà còn ở khả năng kiểm soát và tái sử dụng dữ liệu. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, chuẩn hóa vật liệu bê tông, thép và các thuộc tính phục vụ đồ họa hoặc bảng biểu. Tiếp theo, tạo Family móng, cột, dầm có reference plane, kích thước và ràng buộc ổn định. Ở lớp thông tin kế tiếp, dùng Shared Parameter cho mã cấu kiện, khu vực, giai đoạn hoặc thông tin cần xuất ra nhiều dự án. Song song với đó, phân biệt tham số Type và Instance để tránh nhân bản kiểu không cần thiết. Sau cùng, kiểm tra Family bằng nhiều giá trị kích thước trước khi đưa vào thư viện chính. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy tạo một Family dầm hoặc móng có tối thiểu ba kích thước và đưa vào bảng thống kê. Lỗi phổ biến là chạy theo chi tiết quá sớm, trong khi cấu trúc tệp, quy ước và mức độ thông tin chưa được thống nhất. Family dựng bằng hình học tự do, thiếu reference và công thức sẽ dễ vỡ khi thay đổi Type. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Kết quả là thư viện kết cấu có thể tái sử dụng và hỗ trợ kiểm soát dữ liệu. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

5. Triển khai cốt thép móng, dầm, cột, sàn, vách và cầu thang

Mô hình cốt thép cần được tổ chức theo cấu kiện chủ, vùng bố trí và quy ước hình dạng để vừa kiểm tra được vừa không làm tệp quá tải. Điểm quan trọng nằm ở việc biến kiến thức thành một chuỗi thao tác có đầu vào, tiêu chí kiểm tra và sản phẩm đầu ra rõ ràng. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, thiết lập Rebar Cover, Bar Type, Hook, Shape và quy tắc đánh số theo tiêu chuẩn dự án. Tiếp theo, bố trí thép móng, đài, cột và vách với vùng neo nối được thể hiện nhất quán. Ở lớp thông tin kế tiếp, triển khai thép dầm theo lớp trên dưới, thép tăng cường, đai và vị trí giao cột. Song song với đó, tổ chức thép sàn theo vùng, phương chính phụ, lỗ mở và dải tăng cường. Sau cùng, xử lý thép cầu thang bằng view, work plane và cách biểu diễn phù hợp hồ sơ. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy chọn một cụm dầm sàn có lỗ mở để triển khai thép, tạo mặt cắt và kiểm tra xung đột cốt thép. Nếu chỉ ghi nhớ vị trí lệnh mà không hiểu quan hệ dữ liệu, người học rất dễ bị lúng túng khi file thay đổi. Mô hình mọi thanh thép ở mức quá chi tiết có thể làm file nặng mà không tạo thêm giá trị cho đầu ra. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Người học cần xây dựng được một phạm vi thép hoàn chỉnh, có thể hiệu chỉnh và thống kê. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

Checklist thực hành:

• Xác định đúng đầu vào và sản phẩm cần bàn giao cho phần triển khai cốt thép móng, dầm, cột, sàn, vách và cầu thang.

• Dùng quy ước tên, tham số và cấu trúc tệp thống nhất trong toàn bộ bài tập.

• Kiểm tra một thay đổi mẫu để chắc chắn dữ liệu cập nhật đúng ở các đầu ra liên quan.

• Ghi lại lỗi, nguyên nhân, người xử lý và kết quả kiểm tra sau khi sửa.

6. Bảng thống kê thép, bê tông và kiểm soát khối lượng

Schedule kết cấu phải có khả năng truy ngược về cấu kiện và phản ánh đúng quy tắc chia mô hình. Cách tiếp cận phù hợp là quan sát toàn bộ dòng thông tin trước, sau đó mới đi sâu vào từng công cụ. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, tạo bảng cột, dầm, móng, sàn, vách với mã cấu kiện, kích thước, vật liệu và thể tích. Tiếp theo, lập Rebar Schedule theo đường kính, hình dạng, chiều dài, số lượng và trọng lượng nếu dữ liệu đáp ứng. Ở lớp thông tin kế tiếp, sử dụng Filter, Sorting, Grand Total và Calculated Value có công thức rõ ràng. Song song với đó, đối chiếu một khu vực mẫu với cách tính thủ công hoặc BOQ để phát hiện sai quy tắc. Sau cùng, ghi nhận thay đổi khối lượng theo phiên bản mô hình thay vì chỉ xuất một con số cuối cùng. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy chọn một tầng điển hình, bóc bê tông và thép rồi giải thích nguồn gốc từng trường dữ liệu trong schedule. Sai lệch thường phát sinh khi mỗi thành viên tự đặt tên, tự chọn tham số và tự phát hành tệp theo thói quen riêng. Cộng tổng toàn dự án trước khi kiểm tra mẫu dễ làm sai số lớn bị che khuất trong con số tổng. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Đầu ra là bảng khối lượng có thể kiểm chứng, không phải file Excel tách rời khỏi mô hình. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

7. Hồ sơ kết cấu, phối hợp lỗ mở và kiểm tra trước phát hành

Bản vẽ kết cấu và mô hình phối hợp phải được kiểm tra cùng một chu kỳ để hạn chế tình trạng đúng bản vẽ nhưng sai mô hình hoặc ngược lại. Nội dung này cần được luyện bằng một tình huống đủ gần với dự án thật để người học nhìn thấy hậu quả của từng quyết định. Với kỹ sư kết cấu, kỹ sư hiện trường, họa viên và sinh viên xây dựng, phần việc này phải gắn với mục tiêu của học Revit Structure và một đầu ra có thể kiểm tra.

Quy trình đề xuất gồm các lớp công việc sau. Trước hết, tạo mặt bằng kết cấu, mặt cắt, chi tiết, tag và ký hiệu theo bộ tiêu chuẩn hồ sơ. Tiếp theo, quản lý View Template, Filter và mức hiển thị để cấu kiện và cốt thép dễ đọc. Ở lớp thông tin kế tiếp, phối hợp lỗ mở MEP qua dầm, sàn, vách bằng quy trình yêu cầu và phê duyệt rõ ràng. Song song với đó, kiểm tra va chạm hình học, cao độ, kích thước và khoảng không thi công tại vùng phức tạp. Sau cùng, phát hành sheet, revision và danh mục bản vẽ theo trạng thái được duyệt. Các lớp này phải dùng chung quy ước và khóa dữ liệu để thay đổi có thể được truy ngược giữa mô hình, hồ sơ và báo cáo.

Trong buổi thực hành, hãy tổ chức một vòng kiểm tra lỗ mở MEP, cập nhật kết cấu rồi phát hành lại các sheet bị ảnh hưởng. Một mô hình nhìn đẹp trên màn hình vẫn có thể không sử dụng được nếu thiếu thuộc tính, sai tọa độ hoặc không đáp ứng đầu ra. Chỉ xem clash tổng thể mà không kiểm tra khả năng thi công và yêu cầu cấu tạo có thể bỏ sót rủi ro quan trọng. Học viên phải tự kiểm tra bằng checklist, giải thích lựa chọn và sửa lỗi trên chính tệp đã làm. Học viên kết thúc bằng bộ hồ sơ kết cấu thu nhỏ và báo cáo phối hợp có thể truy vết. Khi hoàn thành yêu cầu này, người học đã tiến gần tới khả năng xử lý phần việc độc lập.

Checklist thực hành:

• Xác định đúng đầu vào và sản phẩm cần bàn giao cho phần hồ sơ kết cấu, phối hợp lỗ mở và kiểm tra trước phát hành.

• Dùng quy ước tên, tham số và cấu trúc tệp thống nhất trong toàn bộ bài tập.

• Kiểm tra một thay đổi mẫu để chắc chắn dữ liệu cập nhật đúng ở các đầu ra liên quan.

• Ghi lại lỗi, nguyên nhân, người xử lý và kết quả kiểm tra sau khi sửa.

8. Câu hỏi thường gặp

Kỹ sư hiện trường có nên học Revit Structure không?

Có, đặc biệt khi cần đọc mô hình, kiểm tra cấu kiện, phối hợp lỗ mở, lập biện pháp hoặc khai thác khối lượng cho thi công. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Có cần mô hình toàn bộ cốt thép không?

Không phải dự án nào cũng cần; phạm vi thép phải bám mục đích sử dụng, LOD, yêu cầu hợp đồng và năng lực phần cứng. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Revit Structure có thay phần mềm tính kết cấu không?

Revit chủ yếu quản lý mô hình và hồ sơ; việc tính toán cần phần mềm chuyên ngành và quy trình trao đổi dữ liệu được kiểm soát. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Bảng thống kê thép từ Revit có dùng ngay được không?

Chỉ nên dùng sau khi kiểm tra Shape, chiều dài, nối chồng, quy tắc làm tròn và đối chiếu với tiêu chuẩn đo bóc của dự án. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Nên học kết cấu cơ bản trước hay triển khai thép trước?

Cần vững cấu kiện, Level, Grid, Family, View và Schedule trước; học thép quá sớm sẽ khiến người học khó kiểm soát nguồn dữ liệu. Nên chọn bài tập gần công việc, đặt tiêu chí đầu ra và đánh giá bằng sản phẩm hoàn thành thay vì chỉ tính số giờ xem bài.

Học Revit kết cấu theo sản phẩm thi công và hồ sơ

Một lộ trình kết cấu tốt phải gắn mô hình với bản vẽ, khối lượng và khả năng phối hợp lỗ mở, thay vì chỉ tập trung vào khối 3D. Với một lộ trình đúng, học Revit Structure trở thành công cụ để chuẩn hóa cách làm việc, nâng chất lượng phối hợp và tạo dữ liệu có thể dùng tiếp ở các giai đoạn sau. Điều quan trọng nhất là học theo dự án, có checklist kiểm tra và được phản hồi trên sản phẩm cụ thể.

Người học có thể chọn mô-đun Revit Structure cơ bản hoặc mô-đun nâng cao tập trung vào Family, cốt thép và bảng thống kê.
