CDE là gì? Cấu trúc, lợi ích và quy định BIM CDE tại Việt Nam

CDE – Common Data Environment, còn thường được gọi là môi trường dữ liệu dùng chung, là nơi thu thập, quản lý, kiểm tra, chia sẻ, phê duyệt và lưu trữ thông tin của dự án xây dựng. Trong dự án áp dụng BIM, CDE giúp chủ đầu tư, Ban Quản lý dự án, tư vấn thiết kế, tư vấn giám sát, tổng thầu và nhà thầu cùng làm việc trên một nguồn dữ liệu được kiểm soát về phiên bản, trạng thái và quyền truy cập.

CDE không chỉ là thư mục lưu file trên máy chủ. Một hệ thống CDE đúng nghĩa cần kết hợp giữa phần mềm, quy trình quản lý thông tin, phân quyền người dùng, quy tắc đặt tên, kiểm soát phiên bản và lịch sử xử lý tài liệu.

1. BIM và CDE trong chuyển đổi số ngành xây dựng

Nghị quyết số 57-NQ/TW ngày 22/12/2024 của Bộ Chính trị xác định khoa học, công nghệ, đổi mới sáng tạo và chuyển đổi số là những động lực quan trọng đối với sự phát triển của đất nước. Đây là định hướng thúc đẩy ngành xây dựng tăng cường ứng dụng nền tảng số và dữ liệu số vào quản lý dự án.

Trong đó, BIM – Building Information Modeling hỗ trợ tạo lập và quản lý mô hình thông tin công trình, còn CDE cung cấp môi trường để kiểm soát, chia sẻ và trao đổi dữ liệu BIM giữa các bên. BIM không chỉ thể hiện hình học 3D mà còn có thể liên kết với thông tin vật liệu, cấu kiện, tiến độ, khối lượng, chi phí và hồ sơ kỹ thuật. Khi kết hợp với CDE, những dữ liệu này được quản lý tập trung, giúp hạn chế thất lạc hồ sơ và sử dụng nhầm phiên bản.

Có thể tham khảo bài viết BIM là gì và quy định áp dụng BIM tại Việt Nam để hiểu rõ hơn về ứng dụng BIM trong dự án xây dựng.

2. Quy định hiện hành về áp dụng BIM và CDE tại Việt Nam

Từ ngày 01/07/2026, Nghị định số 217/2026/NĐ-CP ngày 19/06/2026 có hiệu lực, quy định cụ thể hơn về việc ứng dụng BIM và công nghệ số trong hoạt động xây dựng.

Theo quy định này, công trình xây dựng mới từ cấp II trở lên phải áp dụng BIM từ giai đoạn lập Báo cáo nghiên cứu khả thi hoặc Báo cáo kinh tế – kỹ thuật, trừ một số dự án đặc thù được xem xét theo điều kiện thực tế. Dữ liệu BIM phục vụ công tác thẩm định được cung cấp theo định dạng mở như IFC hoặc định dạng phù hợp khác.

Đối với công trình từ cấp I trở lên thuộc dự án đầu tư công và thuộc đối tượng áp dụng BIM, chủ đầu tư có trách nhiệm thiết lập, quản lý và vận hành CDE. Những công trình khác được khuyến khích triển khai CDE để quản lý, lưu trữ, chia sẻ và kiểm soát thông tin dự án.

Những quy định trên cho thấy BIM và CDE đang trở thành nền tảng quan trọng trong quản lý dự án xây dựng. Tuy nhiên, khi áp dụng cho từng dự án cụ thể, cần căn cứ thêm cấp công trình, nguồn vốn, tính chất dự án và văn bản pháp luật có hiệu lực tại thời điểm thực hiện.

Nguồn tham khảo: Điều 8 Nghị định số 217/2026/NĐ-CP quy định về ứng dụng BIM và các giải pháp công nghệ số trong hoạt động xây dựng.

3. CDE khác thư mục lưu trữ thông thường như thế nào?

Theo tài liệu hướng dẫn áp dụng TCVN 14177-1:2024 và TCVN 14177-2:2024, CDE là nguồn thông tin thống nhất của dự án hoặc tài sản, được sử dụng để thu thập, quản lý và phổ biến thông tin thông qua một quá trình có kiểm soát.

Hai tiêu chuẩn này được biên soạn trên cơ sở tham khảo ISO 19650-1:2018 và ISO 19650-2:2018, đồng thời điều chỉnh để phù hợp với thuật ngữ và điều kiện xây dựng tại Việt Nam.

Một thư mục dùng chung thông thường chủ yếu hỗ trợ tải lên, tải xuống và chia sẻ file. Trong khi đó, CDE còn quản lý trạng thái tài liệu, phiên bản, quyền truy cập, người chịu trách nhiệm, mục đích phát hành và lịch sử xử lý.

Ví dụ, với một file bản vẽ lưu trên thư mục thông thường, người dùng có thể khó xác định đó là bản đang chỉnh sửa, bản dùng để phối hợp hay bản đã được phê duyệt để thi công.

Trên CDE, tài liệu được gắn với mã định danh, phiên bản, trạng thái, người tạo lập, người kiểm tra và người phê duyệt. Nhờ đó, các bên có thể nhận biết đâu là tài liệu đang có hiệu lực và hạn chế sử dụng nhầm bản cũ.

4. Cấu trúc CDE theo TCVN 14177 và ISO 19650

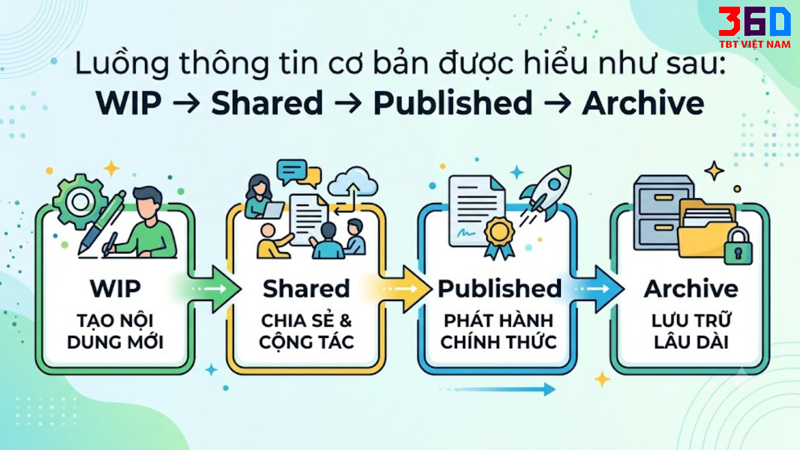

Dữ liệu trên CDE thường được kiểm soát qua bốn vùng chính là WIP, Shared, Published và Archive. Đây không chỉ là bốn thư mục lưu trữ mà còn thể hiện trạng thái và phạm vi được phép sử dụng của thông tin.

WIP – Work in Progress là khu vực làm việc nội bộ. Tài liệu tại đây vẫn đang được tạo lập, chỉnh sửa hoặc kiểm tra và chưa được chia sẻ chính thức cho các bên khác.

Shared là khu vực chứa thông tin đã được kiểm tra nội bộ và đủ điều kiện chia sẻ để phối hợp giữa kiến trúc, kết cấu, MEP, tư vấn và nhà thầu. Tài liệu tại Shared chưa mặc nhiên được sử dụng để thi công.

Published là khu vực chứa thông tin đã hoàn thành quá trình kiểm tra, phê duyệt và được phát hành cho một mục đích cụ thể như thi công, nghiệm thu, thanh toán hoặc bàn giao.

Archive là khu vực lưu trữ lịch sử, phiên bản cũ và những tài liệu đã bị thay thế để phục vụ tra cứu, đối chiếu và kiểm tra sau này.

Có thể xem thêm bài Giải thích WIP, Shared, Published và Archived trong CDE để tìm hiểu chi tiết hơn về từng trạng thái dữ liệu.

5. Ví dụ cấu trúc cây thư mục CDE

Trên phần mềm CDE, dữ liệu có thể được tổ chức theo các bên tham gia, bộ môn, gói thầu, loại tài liệu hoặc khu vực công trình.

Ví dụ:

DU_AN_TAM_AN

├── 01_CHU_DAU_TU

├── 02_TU_VAN_QUAN_LY_DU_AN

├── 03_TU_VAN_THIET_KE

│   ├── KIEN_TRUC

│   ├── KET_CAU

│   └── MEP

├── 04_TU_VAN_GIAM_SAT

├── 05_TONG_THAU

│   ├── BAN_VE_SHOPDRAWING

│   ├── BIEN_PHAP_THI_CONG

│   ├── HO_SO_NGHIEM_THU

│   └── HO_SO_HOAN_CONG

└── 06_DIEU_PHOI_BIM

    ├── MO_HINH_TONG_HOP

    ├── CLASH

    ├── ISSUE_BCF

    └── BAO_CAO_PHOI_HOP

Một đường dẫn tài liệu có thể được tổ chức như sau:

05_TONG_THAU/02_SHARED/BAN_VE_SHOPDRAWING/KET_CAU/

TA-SHOP-KC-L01-S01-P01-R01.rvt

Tên file có thể thể hiện đơn vị tạo lập, loại tài liệu, bộ môn, tầng, khu vực, số thứ tự và lần sửa đổi.

Thay vì sử dụng những tên thiếu kiểm soát như Banve_moi.rvt hoặc Banve_final_lan_2.rvt, dự án nên thống nhất quy tắc đặt tên ngay từ đầu và cấu hình trên CDE để dễ tìm kiếm, kiểm tra và truy vết.

6. Phân quyền các bên tham gia trên CDE

Một dự án xây dựng thường có chủ đầu tư, Ban Quản lý dự án, tư vấn thiết kế, tư vấn thẩm tra, tư vấn giám sát, tổng thầu, nhà thầu phụ, bộ phận điều phối BIM và đơn vị vận hành.

Mỗi bên được cấp tài khoản và phạm vi quyền phù hợp với nhiệm vụ. Đơn vị thiết kế có thể cập nhật mô hình trong WIP nhưng không tự phát hành hồ sơ vào Published. Nhà thầu phụ cũng không nhất thiết được tiếp cận toàn bộ thông tin của dự án.

Quản trị viên có thể phân quyền theo dự án, tổ chức, người dùng, thư mục, loại tài liệu và trạng thái. Các thao tác quan trọng như tải lên, chỉnh sửa, phê duyệt hoặc phát hành cần được ghi nhận trong nhật ký hệ thống để phục vụ truy vết.

Tham khảo bài 7 nhóm chủ thể sử dụng BIM và vai trò trong dự án xây dựng để hiểu rõ hơn trách nhiệm của từng bên.

7. Bảy tính năng nổi bật của BIM CDE

Trên thực tế, một nền tảng BIM CDE hiệu quả cần hỗ trợ những nhóm chức năng chính sau:

• Lưu trữ và chia sẻ tài liệu tập trung: Bản vẽ, mô hình IFC, hồ sơ pháp lý, hợp đồng, nghiệm thu và thanh toán được quản lý trên một hệ thống thống nhất. Trên BIM Xây Dựng 360, dữ liệu có thể được tổ chức theo dự án, thư mục và từng đơn vị tham gia.

• Kiểm soát phiên bản tài liệu: Hệ thống ghi nhận phiên bản mới, lưu lịch sử phiên bản cũ và giúp người dùng nhận biết tài liệu nào đang soạn thảo, chờ phê duyệt hoặc đã phát hành.

• Quản lý quy trình phê duyệt: Tài liệu được chuyển qua các bước tạo lập, kiểm tra, phối hợp, phê duyệt và phát hành. Mỗi bước gắn với người chịu trách nhiệm và thời hạn xử lý.

• Quản lý mô hình BIM 3D, 4D và 5D: Người dùng có thể xem mô hình IFC, tra cứu thuộc tính cấu kiện và phân tách mô hình theo tầng, bộ môn hoặc hệ thống. Mô hình cũng có thể liên kết với tiến độ, khối lượng và chi phí.

• Quản lý Issue và BCF: Trên BIM Xây Dựng 360, người dùng có thể tạo vấn đề trực tiếp trên mô hình, lưu góc nhìn, thêm mô tả, giao người xử lý và theo dõi trạng thái. BCF giúp trao đổi vấn đề BIM mà không phải gửi lại toàn bộ mô hình.

• Kết nối quy trình quản lý dự án: Dữ liệu BIM có thể liên kết với trình duyệt bản vẽ, phê duyệt vật liệu, nghiệm thu, tiến độ, hợp đồng, khối lượng và hồ sơ thanh toán.

• Truy cập tại văn phòng và công trường: Người dùng có thể kiểm tra tài liệu, mô hình và tiến độ xử lý hồ sơ thông qua trình duyệt web trên thiết bị được hỗ trợ.

Việc lồng ghép các chức năng trên vào một nền tảng giúp BIM Xây Dựng 360 không chỉ là công cụ xem mô hình 3D mà còn hỗ trợ quản lý tài liệu và quy trình dự án.

Doanh nghiệp có thể tham khảo phương án triển khai BIM và CDE cho Ban Quản lý dự án hoặc tìm hiểu phần mềm Quản lý dự án 360.

8. Mối quan hệ giữa BIM, CDE và Digital Twin

BIM tạo lập mô hình thông tin công trình, CDE quản lý và kiểm soát dữ liệu, còn Digital Twin kết nối mô hình số với dữ liệu vận hành và trạng thái thực tế của tài sản. Một CDE được tổ chức tốt sẽ tạo nền tảng dữ liệu để doanh nghiệp từng bước phát triển Digital Twin trong giai đoạn vận hành.

Tìm hiểu thêm về BIM, GIS và Digital Twin trong quản lý tài sản số.

9. Doanh nghiệp cần chuẩn bị gì trước khi triển khai CDE?

Trước khi lựa chọn phần mềm, doanh nghiệp cần xác định rõ mục tiêu triển khai CDE, chẳng hạn quản lý tài liệu, kiểm soát bản vẽ, phối hợp BIM, quản lý Issue hoặc kết nối tiến độ và khối lượng.

Doanh nghiệp cũng cần thống nhất cấu trúc thư mục, quy tắc đặt tên, mã trạng thái, phiên bản, quy trình kiểm tra và thẩm quyền phê duyệt. Vai trò của quản trị viên, đơn vị thiết kế, tư vấn và nhà thầu phải được xác định rõ.

Sau khi hoàn thiện quy trình, doanh nghiệp mới nên lựa chọn nền tảng công nghệ, cấu hình hệ thống, đào tạo người dùng và triển khai thử nghiệm trên một dự án phù hợp.

CDE chỉ phát huy hiệu quả khi phần mềm, quy trình, hợp đồng và con người được triển khai đồng bộ.

10. Câu hỏi thường gặp về CDE

CDE có phải chỉ là phần mềm lưu trữ dữ liệu không?

Phần mềm chỉ là công cụ hỗ trợ. CDE còn bao gồm quy trình quản lý thông tin, phân quyền, kiểm soát phiên bản, trạng thái tài liệu và cơ chế phê duyệt.

CDE có giống Google Drive hoặc OneDrive không?

Các dịch vụ lưu trữ có thể hỗ trợ chia sẻ file, nhưng CDE chuyên ngành xây dựng còn quản lý mã tài liệu, trạng thái, phiên bản, quy trình phát hành, mô hình IFC, Issue BIM và lịch sử xử lý.

Dự án nào phải áp dụng BIM?

Theo quy định có hiệu lực từ ngày 01/07/2026, công trình xây dựng mới từ cấp II trở lên thuộc đối tượng áp dụng BIM, trừ một số trường hợp đặc thù được xem xét theo quy định.

Có phải mọi dự án BIM đều bắt buộc thiết lập CDE?

Nghĩa vụ thiết lập CDE được quy định đối với công trình từ cấp I trở lên thuộc dự án đầu tư công và thuộc đối tượng áp dụng BIM. Những trường hợp khác được khuyến khích triển khai.

11. Kết luận

CDE là nền tảng quan trọng để quản lý thông tin trong dự án áp dụng BIM. Giá trị của CDE không nằm ở số lượng file được lưu trữ mà ở khả năng bảo đảm các bên sử dụng đúng thông tin, đúng phiên bản, đúng mục đích và đúng thẩm quyền.

Khi được triển khai phù hợp, CDE giúp hạn chế thất lạc hồ sơ, giảm sử dụng nhầm bản vẽ, nâng cao khả năng phối hợp và tạo nguồn dữ liệu phục vụ quản lý công trình trong toàn bộ vòng đời.

BIM Xây Dựng 360 được phát triển nhằm hỗ trợ doanh nghiệp xây dựng môi trường dữ liệu chung, quản lý mô hình BIM và kết nối dữ liệu với hoạt động quản lý dự án thực tế.

Doanh nghiệp có nhu cầu triển khai hoặc phát triển hệ thống BIM CDE có thể liên hệ với Công ty Cổ phần Công nghệ TBT Việt Nam để nghiên cứu giải pháp phù hợp với quy mô và quy trình quản lý riêng.

Nội dung được tổng hợp và biên soạn bởi Dương Thắng – Công ty Cổ phần Công nghệ TBT Việt Nam, tác giả phần mềm Quản lý dự án 360 và hệ sinh thái phần mềm xây dựng 360.
