Các bước kiểm tra va chạm xung đột trong BIM chính xác và hiệu quả

Kiểm tra va chạm xung đột trong BIM là một công việc quan trọng trong quá trình phối hợp thiết kế và thi công công trình. Thông qua mô hình BIM 3D, các bên tham gia dự án có thể phát hiện sớm những vị trí giao cắt, chồng lấn hoặc không đáp ứng khoảng không kỹ thuật giữa kiến trúc, kết cấu và hệ thống cơ điện MEP.

Việc thực hiện đúng các bước kiểm tra va chạm xung đột trong BIM giúp hạn chế đục phá, sửa chữa, thay đổi thiết kế và phát sinh chi phí tại công trường. Đây cũng là cơ sở để nâng cao chất lượng hồ sơ thiết kế, tăng hiệu quả phối hợp giữa các bên và bảo đảm mô hình đủ độ tin cậy trước khi triển khai thi công.

1. Xung đột trong BIM là gì?

Xung đột trong BIM là tình trạng hai hoặc nhiều đối tượng trong mô hình cùng chiếm một không gian, vi phạm khoảng cách kỹ thuật hoặc không phù hợp với trình tự thi công.

Các xung đột có thể xuất hiện giữa kiến trúc và kết cấu, giữa kiến trúc và hệ thống MEP, giữa kết cấu và đường ống cấp thoát nước, hoặc giữa các hệ thống điện, điều hòa, thông gió và phòng cháy chữa cháy.

Trong hồ sơ bản vẽ 2D, mỗi bộ môn thường được thể hiện trên một nhóm bản vẽ riêng. Vì vậy, những lỗi giao cắt hoặc chồng lấn có thể không được nhận biết kịp thời. Khi các mô hình được liên kết trong môi trường BIM 3D, vị trí xung đột sẽ được thể hiện trực quan và dễ kiểm soát hơn.

2. Hiểu đơn giản về va chạm trong mô hình BIM 3D

Trong một dự án BIM, kiến trúc sư, kỹ sư kết cấu và kỹ sư MEP thường xây dựng mô hình chuyên ngành riêng. Khi các mô hình này được tổng hợp, một số vấn đề có thể xuất hiện như đường ống xuyên qua dầm, ống gió giao với cột, bóng đèn trùng vị trí đầu phun chữa cháy hoặc thiết bị đặt quá sát tường nên không đủ không gian bảo trì.

Những lỗi này có thể dẫn đến việc phải thay đổi tuyến kỹ thuật, đục phá kết cấu hoặc thi công lại nếu không được phát hiện trước khi triển khai tại hiện trường.

Kiểm tra va chạm xung đột trong BIM là gì?

Kiểm tra va chạm xung đột trong BIM, còn được gọi là Clash Detection, là quá trình sử dụng phần mềm để phân tích mối quan hệ không gian giữa các đối tượng trong mô hình BIM.

Quá trình này giúp phát hiện các đối tượng giao nhau về mặt hình học, không đáp ứng khoảng cách an toàn, không đủ không gian vận hành hoặc không phù hợp với trình tự thi công.

Clash Detection không chỉ là thao tác chạy phần mềm để tìm vị trí giao cắt. Đây là một quy trình phối hợp kỹ thuật bao gồm chuẩn hóa mô hình đầu vào, tổng hợp mô hình, thiết lập quy tắc kiểm tra, rà soát kết quả, giao nhiệm vụ xử lý và kiểm tra lại sau khi mô hình được cập nhật.

3. Ví dụ về xung đột trong BIM

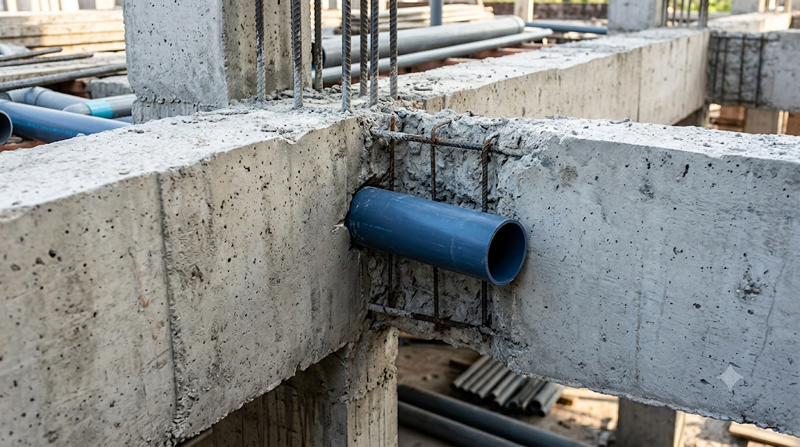

Ống nước xuyên qua dầm bê tông

Đây là dạng xung đột vật lý phổ biến giữa bộ môn kết cấu và cấp thoát nước. Nếu không được phát hiện trong giai đoạn thiết kế, nhà thầu có thể phải điều chỉnh đường ống hoặc đề xuất khoan xuyên dầm.

Việc xử lý tại công trường thường phức tạp vì liên quan đến an toàn chịu lực, biện pháp thi công và sự chấp thuận của đơn vị thiết kế.

Hình 1: Ảnh minh họa ống nước xuyên qua dầm bê tông bằng AI

Đèn chiếu sáng trùng vị trí đầu phun chữa cháy

Đèn và đầu phun sprinkler có thể được bố trí tại cùng một vị trí trên trần. Xung đột này ảnh hưởng đến khả năng thi công, yêu cầu thẩm mỹ và hiệu quả hoạt động của hệ thống phòng cháy chữa cháy.

Thiết bị điều hòa không đủ khoảng trống bảo trì

Thiết bị điều hòa có thể không giao cắt trực tiếp với tường nhưng lại không đủ khoảng trống để mở nắp, tháo bộ lọc hoặc thực hiện bảo trì. Đây là một dạng xung đột mềm cần được kiểm tra dựa trên yêu cầu vận hành thực tế của thiết bị.

Ống gió làm giảm chiều cao thông thủy

Tuyến ống gió có kích thước lớn được bố trí dưới dầm có thể làm giảm chiều cao sử dụng của hành lang hoặc phòng. Trường hợp này cần phối hợp lại cao độ trần, kết cấu và tuyến MEP.

Trình tự thi công không phù hợp

Một số đối tượng không xung đột về hình học nhưng có thể gây khó khăn trong thi công. Ví dụ, trần hoàn thiện được lắp đặt trước khi hoàn thành hệ thống đường ống phía trên. Loại xung đột này thường được kiểm tra kết hợp với mô hình BIM 4D.

4. Các loại xung đột thường gặp trong BIM

Xung đột trong BIM thường được chia thành ba nhóm chính gồm xung đột cứng, xung đột mềm và xung đột về tiến độ hoặc trình tự thi công.

Xung đột cứng – Hard Clash

Xung đột cứng xảy ra khi hai đối tượng cùng chiếm một vị trí trong không gian mô hình.

Một số trường hợp thường gặp là ống cấp nước xuyên qua dầm, ống gió giao với cột, máng cáp cắt qua vách bê tông, đường ống chữa cháy giao với hệ thống điều hòa hoặc thiết bị MEP nằm trong phạm vi kết cấu.

Hard Clash thường được phát hiện thông qua việc kiểm tra hình học giữa các tập hợp đối tượng. Đây là nhóm xung đột cần được ưu tiên xử lý vì có thể trực tiếp cản trở thi công.

Xung đột mềm – Soft Clash

Xung đột mềm xảy ra khi các đối tượng không giao nhau trực tiếp nhưng không đáp ứng khoảng cách tối thiểu về lắp đặt, vận hành, bảo trì hoặc an toàn.

Ví dụ, tủ điện không đủ khoảng trống mở cửa, máy điều hòa không có không gian tháo bộ lọc, van khóa khó tiếp cận hoặc các tuyến MEP đặt quá gần nhau nên không thể thi công đúng kỹ thuật.

Để kiểm tra Soft Clash, BIM Coordinator cần thiết lập khoảng cách cho phép hoặc xây dựng vùng không gian bảo trì xung quanh thiết bị.

Xung đột tiến độ – Workflow Clash

Xung đột tiến độ xuất hiện khi các công việc được sắp xếp không phù hợp về thời gian hoặc trình tự thực hiện.

Một số trường hợp điển hình là thi công trần trước khi hoàn thành MEP, lắp thiết bị trước khi hoàn thiện bệ máy, thi công đường ống trước khi kết cấu liên quan hoàn thành hoặc vận chuyển thiết bị lớn sau khi cửa và vách đã được lắp đặt.

Workflow Clash thường được kiểm tra bằng cách liên kết mô hình BIM với tiến độ thi công trong môi trường BIM 4D.

5. Lợi ích của kiểm tra va chạm xung đột trong BIM

Phát hiện sớm lỗi thiết kế

Kiểm tra xung đột giúp phát hiện vấn đề khi dự án vẫn đang trong giai đoạn thiết kế hoặc chuẩn bị thi công. Việc điều chỉnh trên mô hình thường thuận lợi và tiết kiệm hơn so với xử lý sau khi cấu kiện đã được thi công.

Giảm phát sinh tại công trường

Mô hình đã được phối hợp tốt giúp hạn chế đục phá, tháo dỡ, lắp đặt lại và thay đổi tuyến kỹ thuật tại hiện trường. Điều này góp phần giảm chi phí vật tư, nhân công và thời gian chờ xử lý.

Nâng cao chất lượng phối hợp thiết kế

Clash Detection tạo ra một quy trình phối hợp có kiểm soát giữa kiến trúc, kết cấu và MEP. Thay vì trao đổi chung chung qua bản vẽ hoặc tin nhắn, các bên có thể xác định chính xác vị trí, đối tượng và nguyên nhân của từng vấn đề.

Tăng hiệu quả trao đổi giữa các bên

Mỗi vấn đề có thể được ghi nhận kèm theo hình ảnh góc nhìn, vị trí mô hình, mã đối tượng, người chịu trách nhiệm, thời hạn xử lý và trạng thái thực hiện.

Việc sử dụng BCF hoặc hệ thống quản lý Issue giúp quá trình trao đổi rõ ràng, có lịch sử và dễ theo dõi hơn.

Nâng cao độ tin cậy của hồ sơ thiết kế

Mô hình được kiểm tra và phối hợp định kỳ giúp hạn chế sự không thống nhất giữa các bộ môn. Các bản vẽ được xuất từ mô hình cũng có độ tin cậy cao hơn khi đưa ra công trường.

Hỗ trợ triển khai BIM 4D và BIM 5D

Mô hình đã được xử lý xung đột là cơ sở quan trọng để liên kết với tiến độ, khối lượng và chi phí. Đây cũng là dữ liệu đầu vào phục vụ mô phỏng thi công, hoàn công và quản lý vận hành công trình.

6. Các bước kiểm tra va chạm xung đột trong BIM

Quy trình kiểm tra va chạm cần được tổ chức thống nhất theo kế hoạch thực hiện BIM, yêu cầu thông tin và ma trận trách nhiệm của dự án.

Bước 1: Xác định phạm vi và tiêu chí kiểm tra

Trước khi chạy Clash Detection, BIM Coordinator cần xác định rõ các bộ môn cần kiểm tra, phạm vi tầng hoặc khu vực, loại xung đột, mức độ ưu tiên, giá trị dung sai và đơn vị chịu trách nhiệm xử lý.

Không nên kiểm tra toàn bộ đối tượng với nhau mà không có nguyên tắc. Cách thực hiện này có thể tạo ra quá nhiều cảnh báo, trong đó nhiều kết quả không có giá trị xử lý thực tế.

Xây dựng ma trận kiểm tra xung đột

Ma trận kiểm tra giúp xác định rõ từng cặp bộ môn cần phối hợp. Ví dụ, dầm và cột kết cấu cần được kiểm tra với ống gió, đường ống và máng cáp. Trần kiến trúc cần được kiểm tra với thiết bị MEP. Hệ thống điện cũng cần được kiểm tra với hệ thống phòng cháy chữa cháy.

Việc xây dựng ma trận kiểm tra giúp báo cáo có cấu trúc rõ ràng và dễ giao đúng đơn vị xử lý.

Bước 2: Kiểm tra chất lượng mô hình đầu vào

Trước khi tổng hợp mô hình, cần kiểm tra hệ tọa độ, đơn vị đo, cao độ, lưới trục, phân chia tầng, quy tắc đặt tên, phiên bản mô hình và mức độ đầy đủ của từng bộ môn.

Các đối tượng trùng lặp, liên kết không cần thiết hoặc phần tử bị đặt sai vị trí cũng cần được xử lý trước khi chạy Clash Detection.

Nếu các mô hình không sử dụng cùng hệ tọa độ hoặc không đúng phiên bản, kết quả kiểm tra có thể bị sai lệch và phát sinh nhiều cảnh báo không chính xác.

Bước 3: Tạo mô hình BIM tổng hợp

Các mô hình kiến trúc, kết cấu và MEP được liên kết thành một mô hình tổng hợp, thường được gọi là Federated Model.

Mô hình tổng hợp cho phép quan sát đồng thời các bộ môn, kiểm tra vị trí tương đối giữa các hệ thống và chạy các nhóm Clash Test.

Khi tổng hợp, cần bảo đảm mỗi mô hình được sử dụng đúng phiên bản, đúng trạng thái phát hành và đúng hệ tọa độ dự án.

Bước 4: Thiết lập bộ quy tắc kiểm tra Clash Test

Mỗi Clash Test cần xác định rõ hai nhóm đối tượng được so sánh. Ví dụ, có thể kiểm tra dầm với ống gió, dầm với đường ống cấp thoát nước, trần với thiết bị MEP hoặc đèn chiếu sáng với đầu phun chữa cháy.

Tên Clash Test nên được đặt rõ ràng để thể hiện bộ môn, nhóm đối tượng, khu vực và tầng kiểm tra.

Ngoài nhóm đối tượng, BIM Coordinator cần thiết lập loại kiểm tra, dung sai, điều kiện lọc, phạm vi tầng và mức độ ưu tiên.

Thiết lập dung sai phù hợp

Không phải mọi giao cắt nhỏ đều là lỗi cần xử lý. Một số cảnh báo có thể phát sinh do sai số mô hình hoặc đặc điểm cấu tạo.

Dung sai cần được lựa chọn theo loại hệ thống, kích thước đối tượng, yêu cầu lắp đặt và giai đoạn phát triển của mô hình. Không nên sử dụng một mức dung sai duy nhất cho tất cả các nhóm kiểm tra.

Bước 5: Chạy kiểm tra va chạm

Sau khi thiết lập Clash Test, phần mềm sẽ phân tích các nhóm đối tượng và hiển thị danh sách vị trí xung đột.

Một số công cụ thường được sử dụng gồm Autodesk Navisworks Manage, Revit Interference Check, Solibri, BIMcollab và các nền tảng BIM – CDE có chức năng quản lý Issue.

Kết quả kiểm tra thường thể hiện mã xung đột, đối tượng liên quan, vị trí, hình ảnh góc nhìn, trạng thái xử lý và người chịu trách nhiệm.

Bước 6: Rà soát và loại bỏ xung đột giả

Phần mềm có thể phát hiện nhiều giao cắt về hình học nhưng không phải tất cả đều là lỗi thiết kế.

Ví dụ, ống đi qua lỗ mở đã được thiết kế, phụ kiện được kết nối đúng kỹ thuật hoặc thiết bị được đặt âm tường theo yêu cầu có thể bị phần mềm ghi nhận là xung đột.

BIM Coordinator cần rà soát kết quả, loại bỏ cảnh báo không có giá trị, gộp các lỗi cùng nguyên nhân và phân biệt xung đột mới với xung đột đã được xử lý.

Bước 7: Phân loại và đánh giá mức độ xung đột

Sau khi loại bỏ xung đột giả, các vấn đề còn lại cần được phân loại theo bộ môn, tầng, khu vực, hệ thống và mức độ ảnh hưởng.

Xung đột nghiêm trọng thường liên quan đến kết cấu chính, an toàn hoặc những vị trí không thể thi công nếu chưa xử lý. Xung đột mức cao có thể gây thay đổi thiết kế hoặc ảnh hưởng đến nhiều bộ môn. Các vấn đề mức trung bình và thấp thường có thể xử lý bằng điều chỉnh cục bộ.

Việc phân loại giúp các bộ môn tập trung xử lý những vấn đề quan trọng trước.

Bước 8: Tạo Issue và phân công xử lý

Sau khi xác nhận một xung đột cần xử lý, BIM Coordinator tạo Issue và giao cho đơn vị chịu trách nhiệm.

Mỗi Issue nên thể hiện đầy đủ tiêu đề, mô tả, hình ảnh, vị trí, tầng, đối tượng liên quan, người xử lý, thời hạn và mức độ ưu tiên.

Không nên chỉ gửi hình ảnh chụp màn hình mà không có thông tin về vị trí mô hình, mã đối tượng và trách nhiệm xử lý.

Bước 9: Sử dụng BCF để trao đổi xung đột

BCF là định dạng hỗ trợ trao đổi vấn đề trong quy trình BIM mà không cần gửi toàn bộ tệp mô hình.

BCF có thể lưu vị trí camera, góc nhìn, đối tượng liên quan, hình ảnh, nội dung mô tả, bình luận, người chịu trách nhiệm và trạng thái Issue.

Khi sử dụng BCF, người xử lý có thể mở trực tiếp đúng vị trí xung đột trong phần mềm BIM. Điều này giúp giảm thời gian tìm kiếm và hạn chế hiểu sai nội dung.

Bước 10: Cập nhật mô hình và phản hồi kết quả

Đơn vị được giao nhiệm vụ cần kiểm tra Issue, điều chỉnh mô hình và phát hành phiên bản cập nhật.

Nội dung phản hồi cần thể hiện phương án xử lý, phiên bản mô hình, ngày cập nhật và những ảnh hưởng có thể phát sinh đối với các bộ môn khác.

Trường hợp chưa thể xử lý, đơn vị phụ trách cần nêu rõ nguyên nhân và đề xuất phương án phối hợp.

Bước 11: Chạy kiểm tra lại mô hình

BIM Coordinator tổng hợp các phiên bản mới và chạy lại Clash Test.

Mục tiêu của bước này là xác nhận xung đột cũ đã được xử lý, đồng thời kiểm tra xem việc điều chỉnh có tạo ra lỗi mới hay không.

Một Issue chỉ nên được đóng sau khi đã được kiểm tra trên mô hình cập nhật. Không nên đóng Issue chỉ dựa trên phản hồi bằng văn bản.

Bước 12: Lập báo cáo và kết thúc đợt kiểm tra

Sau mỗi chu kỳ, BIM Coordinator cần lập báo cáo tổng hợp về số lượng xung đột mới, số lỗi đã xử lý, số lỗi đang thực hiện và số lỗi quá hạn.

Báo cáo cũng cần thể hiện các vấn đề nghiêm trọng, đơn vị chịu trách nhiệm và kế hoạch kiểm tra tiếp theo.

Thông qua báo cáo này, chủ đầu tư, tư vấn và nhà thầu có thể theo dõi chất lượng phối hợp mô hình theo từng giai đoạn.

7. Quy trình kiểm tra xung đột BIM rút gọn

Trong trường hợp cần trình bày ngắn gọn, quy trình có thể được tổng hợp thành năm bước.

Bước 1: Tổng hợp mô hình kiến trúc, kết cấu và MEP thành mô hình BIM phối hợp.

Bước 2: Thiết lập Clash Test theo từng cặp bộ môn, phạm vi và dung sai phù hợp.

Bước 3: Chạy kiểm tra, rà soát kết quả và loại bỏ các xung đột giả.

Bước 4: Tạo Issue, giao người xử lý và cập nhật mô hình.

Bước 5: Chạy kiểm tra lại, xác nhận kết quả và đóng Issue.

8. Phần mềm kiểm tra va chạm xung đột BIM

Autodesk Navisworks Manage

Navisworks Manage được sử dụng phổ biến để tổng hợp mô hình và kiểm tra xung đột giữa nhiều định dạng dữ liệu.

Phần mềm hỗ trợ tạo Clash Test, thiết lập dung sai, phân nhóm đối tượng, quản lý kết quả, lưu góc nhìn và xuất báo cáo.

Navisworks cũng có thể liên kết mô hình với tiến độ để hỗ trợ kiểm tra trình tự thi công trong BIM 4D.

Revit Interference Check

Revit có chức năng Interference Check để kiểm tra giao cắt giữa các nhóm đối tượng trong cùng mô hình hoặc mô hình liên kết.

Công cụ này phù hợp với kiểm tra cơ bản trong quá trình thiết kế. Tuy nhiên, với dự án có nhiều bộ môn và cần theo dõi Issue phức tạp, nên kết hợp với công cụ quản lý xung đột chuyên dụng.

Solibri Office

Solibri hỗ trợ kiểm tra mô hình theo quy tắc, đánh giá chất lượng dữ liệu và kiểm soát các điều kiện liên quan đến không gian, cấu kiện và thông tin đối tượng.

Phần mềm Quản lý dự án 360 tích hợp BIM – CDE

Phần mềm Quản lý dự án 360 tích hợp BIM – CDE hỗ trợ lưu trữ mô hình theo phiên bản, xem mô hình trực tuyến, tạo Issue, quản lý BCF, phân công người xử lý và theo dõi trạng thái phản hồi.

Việc tích hợp BIM với môi trường dữ liệu chung giúp hạn chế tình trạng báo cáo xung đột bị phân tán qua email, bảng tính hoặc nhiều kênh trao đổi khác nhau.

9. Những lưu ý khi kiểm tra va chạm BIM

Kiểm tra theo từng cặp bộ môn

Không nên chạy tất cả các bộ môn trong một Clash Test duy nhất. Kiểm tra riêng từng cặp bộ môn giúp xác định rõ nguyên nhân, giao đúng người xử lý và hạn chế lỗi trùng lặp.

Thống nhất quy tắc đặt tên

Tên mô hình và tên Clash Test cần thể hiện được mã dự án, khu vực, tầng, bộ môn, trạng thái và phiên bản. Quy tắc đặt tên thống nhất giúp tìm kiếm, lọc dữ liệu và kiểm soát lịch sử kiểm tra thuận lợi hơn.

Sử dụng đúng hệ tọa độ

Sai hệ tọa độ có thể làm toàn bộ mô hình bị lệch và tạo ra hàng nghìn cảnh báo không chính xác. Hệ tọa độ cần được thống nhất ngay từ khi thiết lập dự án BIM và được kiểm tra trước mỗi lần tổng hợp mô hình.

Kiểm tra định kỳ theo tiến độ thiết kế

Không nên chờ đến khi thiết kế gần hoàn thành mới chạy Clash Detection. Khi đó, việc điều chỉnh có thể ảnh hưởng đến nhiều bản vẽ và bộ môn. Tuy nhiên, cũng không nên kiểm tra quá sớm khi mô hình chưa đủ mức độ phát triển. Tần suất kiểm tra cần được xác định trong kế hoạch thực hiện BIM.

Ưu tiên lỗi ảnh hưởng đến kết cấu và tuyến chính

Các xung đột liên quan đến dầm, cột, vách, khu kỹ thuật và tuyến MEP chính cần được xử lý trước vì thường có mức độ ảnh hưởng lớn.

Không đặt mục tiêu loại bỏ tuyệt đối mọi cảnh báo

Mục tiêu của Clash Detection không phải là đưa toàn bộ cảnh báo về bằng không. Một số giao cắt có thể đúng thiết kế hoặc đã được chấp thuận. Điều quan trọng là các vấn đề có ảnh hưởng phải được nhận diện, đánh giá, xử lý và ghi nhận đầy đủ.

Kiểm soát phiên bản mô hình

Clash Detection chỉ có giá trị khi được thực hiện trên đúng phiên bản mô hình. Mỗi lần phát hành cần xác định rõ ngày cập nhật, mã phiên bản, trạng thái, đơn vị phát hành và nội dung thay đổi.

Theo dõi Issue đến khi hoàn thành

Issue cần được quản lý xuyên suốt từ khi tạo mới, giao xử lý, cập nhật, kiểm tra lại đến khi đóng. Không nên quản lý xung đột chỉ bằng ảnh chụp hoặc bảng Excel không có lịch sử trao đổi và trạng thái xử lý.

Tần suất kiểm tra xung đột BIM

Tần suất kiểm tra phụ thuộc vào quy mô dự án, giai đoạn thiết kế và kế hoạch phối hợp. Clash Detection có thể được thực hiện sau mỗi lần phát hành mô hình, trước cuộc họp điều phối BIM, trước mốc bàn giao hồ sơ hoặc trước khi thi công từng khu vực. Trong giai đoạn phối hợp cao điểm, dự án có thể tổ chức kiểm tra hằng tuần để bảo đảm các vấn đề được phát hiện và xử lý kịp thời.

10. Vai trò của BIM Coordinator trong kiểm tra xung đột

BIM Coordinator là người tổ chức và kiểm soát quá trình phối hợp mô hình. Người đảm nhiệm vị trí này thường thực hiện kiểm tra chất lượng mô hình đầu vào, tổng hợp mô hình, thiết lập Clash Test, rà soát kết quả, tổ chức họp phối hợp, giao Issue và kiểm tra lại sau khi mô hình được cập nhật.

BIM Coordinator không nhất thiết là người trực tiếp sửa toàn bộ xung đột. Trách nhiệm điều chỉnh mô hình thuộc về đơn vị hoặc bộ môn quản lý đối tượng liên quan theo ma trận trách nhiệm của dự án.

11. Câu hỏi thường gặp về kiểm tra xung đột trong BIM

Clash Detection là gì?

Clash Detection là quá trình sử dụng phần mềm để phát hiện các giao cắt, vi phạm khoảng cách hoặc xung đột về trình tự giữa các đối tượng trong mô hình BIM.

Có những loại xung đột BIM nào?

Ba loại xung đột phổ biến là Hard Clash, Soft Clash và Workflow Clash. Hard Clash là giao cắt vật lý, Soft Clash là vi phạm khoảng không kỹ thuật, còn Workflow Clash là xung đột về trình tự hoặc thời gian thi công.

Có thể kiểm tra xung đột trực tiếp trong Revit không?

Revit có chức năng Interference Check để kiểm tra giao cắt giữa các nhóm đối tượng. Tuy nhiên, với dự án lớn và cần quản lý Issue tập trung, nên sử dụng thêm phần mềm tổng hợp và quản lý xung đột chuyên dụng.

BCF có tác dụng gì trong xử lý xung đột?

BCF giúp lưu vị trí, góc nhìn, đối tượng liên quan, hình ảnh, bình luận, người xử lý và trạng thái Issue. Các bên có thể mở đúng vị trí vấn đề trong phần mềm BIM mà không cần trao đổi toàn bộ tệp mô hình.

Bao lâu nên chạy Clash Detection một lần?

Nên chạy Clash Detection sau mỗi lần cập nhật quan trọng, trước cuộc họp điều phối và trước các mốc bàn giao. Trong giai đoạn phối hợp cao điểm, có thể thực hiện hằng tuần.

Ai chịu trách nhiệm xử lý xung đột BIM?

BIM Coordinator chịu trách nhiệm tổ chức kiểm tra, phân loại và theo dõi. Bộ môn phụ trách đối tượng gây xung đột chịu trách nhiệm cập nhật mô hình theo ma trận trách nhiệm của dự án.

Kết luận

Thực hiện đúng các bước kiểm tra va chạm xung đột trong BIM giúp phát hiện sớm các vấn đề giữa kiến trúc, kết cấu và hệ thống MEP trước khi triển khai ngoài công trường.

Một quy trình Clash Detection hiệu quả cần bao gồm kiểm tra mô hình đầu vào, xây dựng mô hình tổng hợp, thiết lập Clash Test, rà soát xung đột giả, phân loại mức độ, tạo Issue, phân công xử lý và kiểm tra lại trên phiên bản mô hình mới.

Bên cạnh phần mềm, dự án cần có quy trình phối hợp rõ ràng, hệ thống quản lý phiên bản và trách nhiệm cụ thể của từng bộ môn. Đây là cơ sở để nâng cao chất lượng thiết kế, hạn chế phát sinh, bảo đảm tiến độ và tạo dữ liệu đáng tin cậy cho thi công, hoàn công và vận hành công trình.
